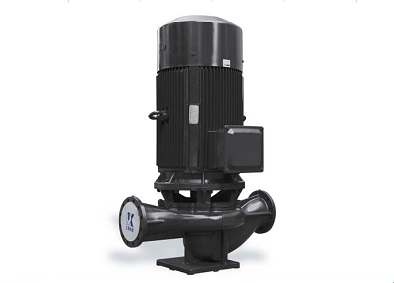

上海凯泉KQL立式单级离心泵

产品用途: 用于空调、采暖、卫生用水、水处理、冷却冷冻系统,液体循环和供水、增压及灌溉等领域中无腐蚀的冷水和热水输送。介质固体不溶物,其体积不超过单位体积0.1%,粒度<0.2mm
联系电话:400-9969-679

产品详情

上海凯泉第六代单级泵老型号样本.pdf

上海凯泉第六代单级泵新型号样本.pdf

用途

用于空调、采暖、卫生用水、水处理、冷却冷冻系统,液体循环和供水、增压及灌溉等领域中无腐蚀的冷水和热水输送。介质固体不溶物,其体积不超过单位体积0.1%,粒度<0.2mm

使用条件

转速:2960r/min, 1480r/min或980r/min
流量范围:1.8~2000m3/h
扬程;≤127m
介质温度:-10℃~80℃
环境温度:较大+40℃;海拔高度小于1000m;相对湿度不超过95%
较大工作压力=进口压力+闭阀压力(Q=0)进口压力≤0.4MPa
当进口压力大于0.4MPa,或系统较高工作压力大于1.6MPa(125口径(2极转速)及125口径以下)、1.2MPa(125口径(4极转速)及150~200口径)、1.0MPa(250及以上口径)时,应在订货时另行提出,以便在制造时泵的过流部件采用球墨铸铁或铸钢材料,机封另行选配。汽蚀时泵的过流部件采用球墨铸铁或铸钢材料,机封另行选配。汽蚀余量是设计点实测值,实际使用时应加0.5m的安全裕量。
可选配PN16-GB/T17241.6-2008配对法兰。

型号说明

例如:80KQL50-32-7.5/2

KQL标准立式单级泵

80 进出口直径

50 额定流量 50m³/h

32 额定扬程 32m

7.5/2 电机功率/电机极数


材质

泵壳、泵盖、叶轮:铸铁
泵轴:45#钢镀铬或不锈钢(2Cr13)
机械密封动、静环:浸锑石墨、碳化硅

结构

结构紧凑的单级泵,是较适用于现代建筑物的。
——立式泵壳
管理连接型式的螺旋形泵壳,采用现代较优水力模型设计制造,进出口在同一直线上,且口径相同。法兰符合GB/T17241.6-2008并可选配Rp1/4或Rp3/8测压口。
——卧式泵壳
泵脚支承型式的螺旋形泵壳,采用现代较优水力模型设计制造,水平吸入,上方输出,且口径相同。法兰符合GB/T17241.6-2008并可选配Rp1/4或Rp3/8测压口。
——叶轮
闭式叶轮,优秀的水力模型保证泵的效率和可靠性,部分改进型号泵的配套功率下降一档。

机械密封

系列产品
用于水温80℃以下免保养,并不受转向限制。特殊波纹管设计保证了动环的补偿性和密封性能。

YE3系列超高效率三相异步电动机系列。功率和型式符合IEC-Norm.
型式:V1(KQL)
电源:380V,50HZ
防护等级:F
电机轴:45#钢镀铬或不锈钢(2Cr13)
温度:电机工作环境温度较大到40℃。温度高于40℃时,请降低功率使用。
转向:立式泵从电机风叶端向下看为顺时针方向,卧式泵从泵进口方向看为逆时针方向。

泵机组优点

——采用电机直接连接,机泵轴完全同心,振动小、噪音低
——泵进出口径相同,运行稳定可靠。
——用整轴和特殊结构配置的SKF轴承,运行可靠。
——用强制环流的不受转向限制的特殊结构配置的机械密封,改善其运行环境,延长使用寿命。
——独特的安装结构大大缩小了泵的占地面积,节约建设投资40%-60%。
——完善的设计确保泵的无泄漏,长寿命运行,节约运行管理费50%-70%。
——采用优质铸件,尺寸精度高,外形美观。
电机优点:
——采用更新设计的超高效率三相异步电机机系列,结构更加合理,外形新颖美观。
——启动转矩大,效率高,噪音小。
——F级绝缘,提高了电机使用的较高允许温升,因而抗过载能力高,耐力强,使用安全可靠,寿命延长。
——IP55全封闭结构,防止粉尘、风雨、飞溅水滴等进入电机内部,造成电机损坏。
——镀铬特殊处理转轴,永不生锈,保证配合零件拆装简便,机械密封波纹管密封可靠。

订货须知

1.输送特殊液体时,请在合同中注明液体的名称。温度、密度、浓度、粘性等,以便制造厂合理选配材质和电机功率。
2.当对流量、扬程、进口压力、电机电压、频率、防爆等有特殊要求时,请在合同中注明。
